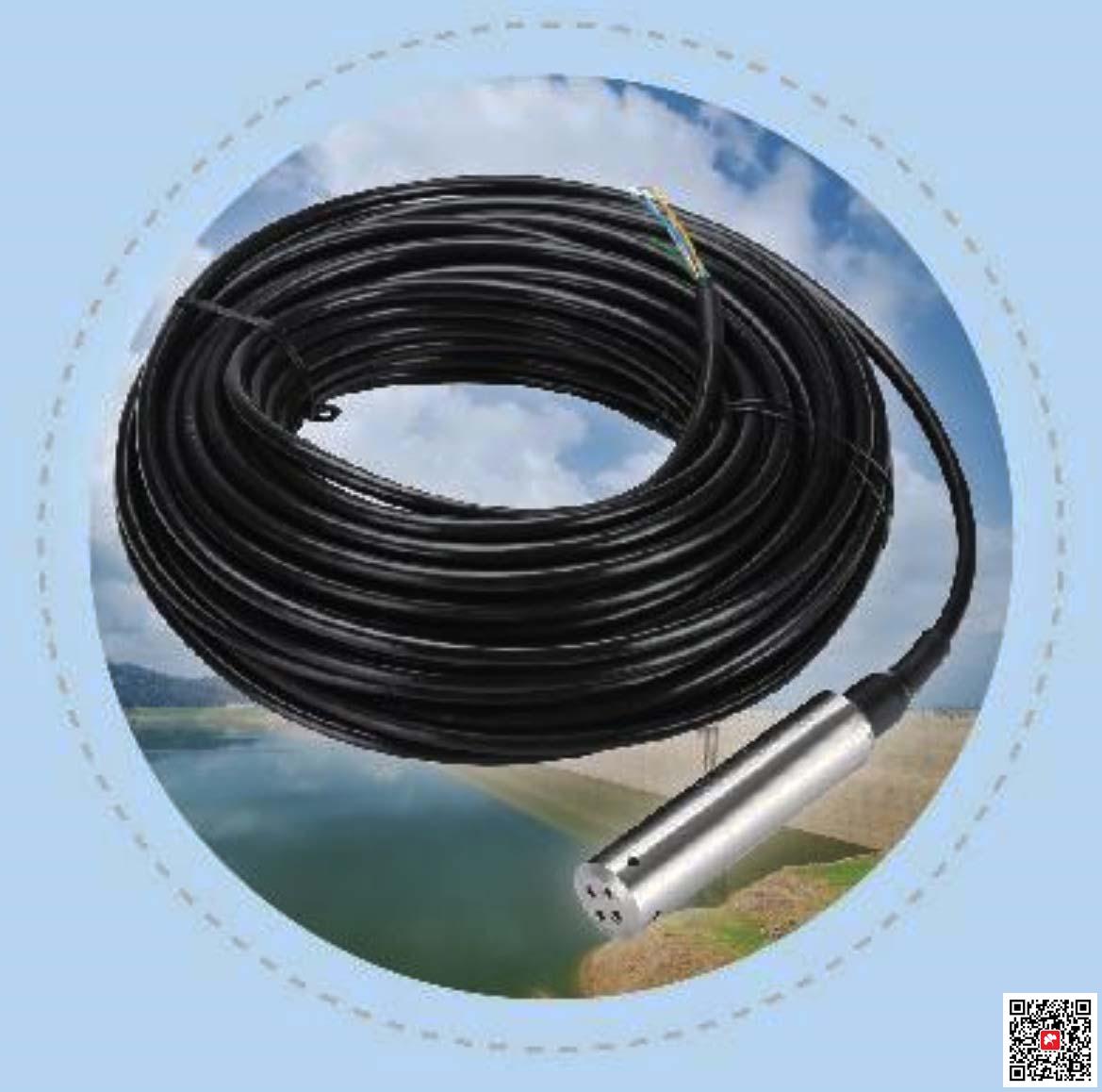

智能液位變送器是一種投入式液位測量?jī)x表，電路模塊帶有電源反接保護、寬電壓供電，投入式結構全不銹鋼密封，極簡的V/I轉換方案，超高穩定性，大大提高了產品的可靠性。
產品系列豐富，廣泛應用于工業過程、水文水利、地質勘探等行業的液位測量。



系列主要特點
?高品質硅壓阻測量元件
?數字化補償、無因機械振動電位器造成的偏移
?電源反接保護、過電壓保護
?抗浪涌、電磁干擾
?全不銹鋼密封結構，IP68防護
技術參數
主要性能指標
測量精度  ±0.5% F·S
量      程 0～10 mH2O…300 mH2O
長期穩定性 0.5%F·S/年
過載能力 2X F·S
負載能力 (U-9)/0.02（Ω）
溫度特性
補償溫度 0～70℃
工作溫度 -10～80℃
溫度漂移 零位：    0.05%F.S/℃
滿量程：0.05%F.S/℃
存貯溫度 -40～125℃
電氣特性

供電電壓 DC9～30V （典型24V）
電源保護 防反接、過電壓保護
輸出方式 兩線制4～20mA
結構特性
測量介質 與不銹鋼、氟橡膠、聚乙烯兼容
壓力接口 不銹鋼保護帽或G1/2、M20*1.5外螺紋
殼體材質 不銹鋼1Cr18Ni9Ti、316L可選
電纜材質 PE
環境特性
防護等級 IP68
防爆等級 ExiaⅡC T6
絕　　緣 100MΩ@50V
振　　動 20g, 20～5000Hz
沖　　擊 20g, 11ms

電氣連接
兩線制4～20mA電流環接口，采用DC24V電源供電，紅線接電源正極、藍線接電源負極，屏蔽層接大地。
序號 線色 定義
1 紅 DC12-24V+
2 藍 4～20mA輸出（GND）

典型應用


圖1    4～20mA應用

機械結構（尺寸單位:mm）


選型指南
智能液位變送器
量程 0～300 mH2O
[0~X] mH2O L X-液位量程，L-電纜長度
代碼 輸出信號
C1 4～20mA
代碼 結構件材質
殼體 膜片 過程連接
S1 不銹鋼 316L 不銹鋼
S2 316L 316L 316L
S3 316L 鉭 316L

代碼 其它參數
M1 端面密封M20*1.5外
M2 水線密封M20*1.5外
G2 G1/2外螺紋
FL 固定法蘭
LM 限流保護
[0～10] mH2O 6 C1 S2 FL 完整型號示例

3.4.
氣管及保護管的固定安裝及檢查點的設置
a) 保護管可采用DN25以上的鍍鋅管、PVC管、金屬波紋管。
b) 保護管必須沿路固定，可采用開槽掩埋、管箍固定或水泥封包的方式。
c) 保護管的折彎處建議采用DN25以上的金屬波紋管，使折彎處盡量平滑過渡，確保氣管
不會折損。
d) 設置檢查點：當氣管長度比較長時，需要設置氣管檢查點，以檢查氣管是否有老化或
破損現象。可以非常方便地采用柔性的金屬波紋管來進行設置檢查點。
