一、產品概述及相關功能、特點

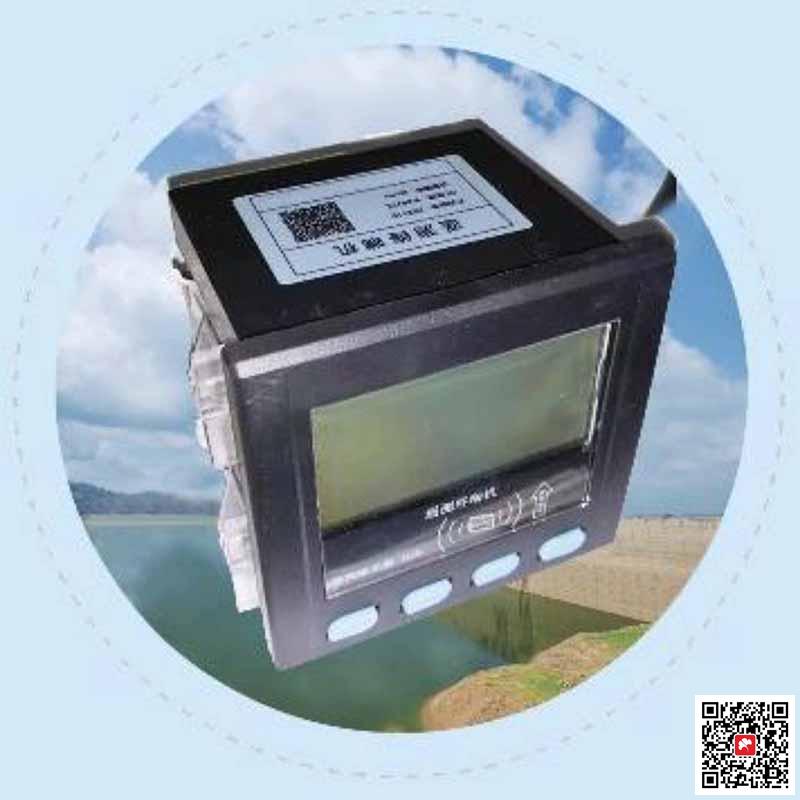

遙測終端機集傳統水文遙測終端機功能與 2.5G/3G/4G 傳輸功能于一體，實現水文/水資源等數據的采集、存儲、顯示、控制、 報警及傳輸等綜合功能。 該產品采用高性能的工業級 32 位通信處理器和工業級無線模塊，以嵌入式實時操作系統為軟件支撐平臺，同時提供翻斗式雨量計接口、 RS232、RS485、模擬量輸入、開關量輸入和開關量 輸出接口，可滿足各種不同水文/水資源及其它應用需求。 該產品可廣泛應用于各種水利信息化建設領域，如水文、水資源、 水環境、水污染、山洪災害、水庫安全、大壩安全的遠程測控領域。
1.1、產品遵循標準
SL180-2015 水文遙測終端機
SL426-2008 水資源監控設備基本技術條件?
? SL61-2003 水文自動測報系統技術規范
? SZY203-2012 水資源監測設備技術要求
? SZY205-2012 水資源監測設備質量檢驗
1.2、產品符合規約
? SL651-2014 《水文監測數據通信規約》
? SZY206-2016 《水資源監測數據傳輸規約》
1.3、產品主要功能特點
?專門為工業無線遠程數據傳輸應用開發的一款基于移動GPRS網絡通信終端、主要針對氣象、環保、水利、交通等行業部門的工業應用；
?超低功耗設計，休眠情況下整機電流<10mA；
?用戶可以根據情況自行選配GPRS模塊或CDMA模塊，方便集成不同的運營商網絡；
?內外看門狗技術，確保系統不死機；
?支持Modbus協議，可以抄讀智能水表、水位計、流量計等多種儀表；
?支持透傳模式，方便上位機實時抄表；
?支持數據超限報警機制，數據超過閾值時可以通過短信或GPRS加報；
?支持電壓檢測，可以隨時了解終端當前電池電壓；
?精確的實時時鐘并自帶后備電池，同時支持遠程校時；
?內部已集成《水文監測通信規約》，其余協議可根據用戶需求定制；
?支持軟件遠程升級；
?支持雙頻GSM/GPRS/CDMA，支持短信息、GPRS/CDMA通信、衛星通信；
?內嵌TCP/IP協議棧，通過移動G網進入公共互聯網，終端無需主機即可通信，更加方便地集成到您的系統中；
?支持靜態固定IP，任何地點的任何一臺接入公共互聯網的具有固定IP或者動態域名的計算機經過授權，均可接收本設備發送的數據；
?可以同時向1～4個靜態固定IP發送數據；
?支持主備數據傳輸通道，GPRS通信為主數據通道，短信息和衛星通信為輔助備用數據通道；
?RTU配合雨量計、水位計等測量傳感器組成水文信息觀測站，采集的水文數據通過移動GPRS通信網實現信息傳輸。其性能符合國家無線電管理規定和技術標準，以及國家水文測報遙測裝置相關標準要求；
?RTU自帶數據記錄功能，通過設置或者編程可以實現定時、定量記錄存儲。記錄數據掉電不丟失。記錄數據可以現場或遠程讀??；
?RTU定時連接發送數據模式，不需要實時在線，每月累計流量小，費用低；
?設備按照低功耗設計，蓄電池供電，小型太陽能板充電，適合野外無電源供應的環境使用；
?采用先進電源技術，供電電源適應范圍寬，設備穩定可靠，可安裝于室內或室外環境；
?RTU帶有2路電源輸出，可為傳感設備提供工作電源；
?優化電磁兼容設計，適合電磁環境惡劣和要求較高的應用需求；
?體積小，重量輕，美觀堅固，適合嵌入式應用。
1.5、產品穩定特性
?采用高性能工業級無線模塊；
?采用高性能工業級 32 位通信處理器；
?寬電源輸入（DC 5~36V）；
?WDT 看門狗設計，保證系統穩定；
?RS232/RS485 接口內置 15KV ESD 保護；
?SIM/UIM 卡接口內置 15KV ESD 保護；
?電源接口內置反相保護和過壓保護；
?天線接口防雷保護（可選）。
二、產品規格
2.1、無線參數
項 目 內 容
無線模塊 工業級無線模塊
標準及頻段 支持 EGSM900/GSM1800MHz 雙頻，可選 GSM850/900/1800/1900MHz 四頻 支持 GSM phase 2/2+
發射功率 GSSMSM850/900：<33dBm GSM1800/1900：<30dBm
接收靈敏度 <-107dBm
2.2、硬件系統
項 目 內 容
CPU 工業級 32 位通信處理器
數據存儲 Flash 8MB
2.3、接口類型
項 目 內 容
串口 1 個 RS232 和 3 個 RS485 接口，內置 15KV ESD 保護：
指示燈 具有系統和網絡指示燈
天線接口 標準 SMA 陰頭天線接口，特性阻抗 50 歐
SIM卡接口 支持 1.8V/3V SIM/UIM 卡，內置 15KV ESD 保護，標準sim卡或者焊接式物聯卡
LCD 屏 128*64 點陣液晶顯示屏
鍵盤 標準 3*4 鍵盤
應用接口 6路開關量輸入，可配置成脈沖輸入。
4路模擬量輸入接口（支持 4-20mA 電流信號輸入，或者 0-5V 電壓信號輸入）
2 路繼電器輸出接口 （240VAC 7A）
2 路受控輸出電源（輸出電壓值與設備供電電壓相同，默認 12V）
3路RS485接口，1路RS232接口，1路藍牙接口
2.4、供電
項 目 內 容
標準電源 DC 12V/1.5A
供電范圍 DC 5~36V
待機電流 <5mA (12V)
工作電流 <50mA (12V)
2.5、物理特性
項 目 內 容
外殼 金屬外殼，保護等級 IP30。外殼和系統安全隔離，特別適合工控現場應用
外形尺寸 237×139×30mm。(長 x 寬 x 高，不包括天線和安裝件)
重量 重量小于250g（主機）
2.6、其它參數
項 目 內 容
工作溫度 -35~+75oC（-31~+167℉）
儲存溫度 -40~+85oC（-40~+185℉）
相對濕度 95%(無凝結)
三、操作說明
3.1、基本參數配置
按“OK”鍵進入
1.基本參數設置
2.采樣接口設置
3.測試模式
4.退出
